　　【摘 要】隨著人們對建筑物節能要求的不斷提高，外墻外保溫技術作為一種新的節能技術，其推廣和應用已經成為一種必然趨勢。本文在分析外墻用聚苯板保溫施工的基礎上，總結了苯板保溫的實用性和防止墻面出現裂縫的施工方法。

　　【關鍵詞】聚苯板;保溫;施工

　　0 引言

　　相比外墻內保溫，外墻外保溫能有效地防止與減少墻體及屋面的溫度變形，有效消除頂層橫墻常見的斜裂縫或八字裂縫。既可以減少圍護結構的溫度應力，又能對主體結構起保護作用，并有效地提高主體結構的耐久性，所以比外墻內保溫更具科學合理性。

　　1 聚苯板外墻外保溫系統的的應用

　　貫徹國家有關資源節約的方針政策，推進建筑節能工作，改善和提高建筑物的使用功能和整體質量。應用聚苯板外墻外保溫系統無疑將對外墻外保溫事業的發展做出重大貢獻。該技術是適合我國建筑節能國情和氣候特點的新型外墻保溫技術，能為我國建筑節能事業的發展提供強有力的新的技術支撐。該系統對從外墻外保溫系統是否采用空腔構造(點粘或滿粘)、有機保溫層是否有防火分倉或防火隔離帶、有機保溫材料表面是否有防火保護面層及厚度三個關鍵要素，對外墻外保溫系統進行防火性能對比試驗研究。根據新標準及外墻外保溫系統防火等級劃分及適用高度，對無空腔防火型外墻外保溫系統的防火性能進行等級評價和應用范圍限定，來提高外墻外保溫系統的防火性及系統的各項性能和經濟效應。創建與創新外墻外保溫系統，采用滿粘代替點粘、條粘，使聚苯板面應力分布較均勻，避免了應力的集中，同時粘結率大大的高于40%以上，有效的提高了粘結性能、拉剪切性能和抗風壓性能，門窗口的防火隔斷及防火隔斷帶(防火分倉)全部用防火膠粉聚苯顆粒嚴密包覆，提高防火的安全性，大量利用對環境有害的固體廢棄物，使其變廢為寶，高效綜合利用，符合國家提出的發展利廢建材，發展循環經濟的要求，從而能提高砂漿產品的性能。該技術研究填補了國內在此方面研究的空白，雖然研究還需進一步深入，但對促進外墻外保溫整體技術水平的提高具有重要的推動作用，對提高人民的生命和財產安全及廢物利用等具有重要的現實意義。要建立適合于中國國情的外墻外保溫防火方法，進一步研究粉煤灰，尾礦砂等固體廢棄物在保溫系統中的應用。

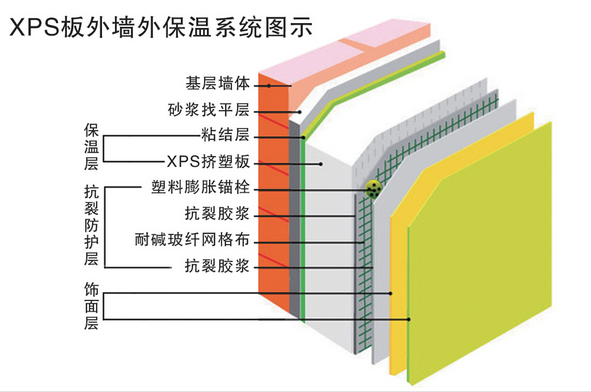

　　2 聚苯板外墻外保溫系統的施工工藝

　　2.1 保溫材料的選擇 現代施工建筑中，保溫材料的使用多以擠密苯板、聚苯板、聚苯顆粒保溫材料為主。聚苯板的導熱系數為0.042W(m·K)，同抗裂砂漿相差22倍，因此擠密苯板與聚苯板相比，抗裂能力弱于聚苯板，聚苯板導熱系數小，能夠緩解熱量在抗裂層的積聚，使體系受溫度驟然變化產生的熱負荷和應力得到較快釋放，提高抗裂成的耐久性，是外墻外保溫系統的首選。多年來。我國北方建筑物外墻均為490mm厚的牯土實心磚墻，這可滿足強度、安全、保溫、隔熱等耐久性能的需求，除了達到可以達到節能的效果，還要達到以上功能的要求，采用了240mm厚磚墻加上導熱系數為0.034-0.04O(W/m·K)的80mm厚的苯板保溫能夠滿足嚴寒地區外墻保溫的要求，并達到節能50%的要求。

　　2.2 保護層的選擇 傳統水泥砂漿如直接作用在保溫層外面易引起開裂，而且還有可能脫落，存在巨大的安全隱患。因此必須采用專用的抗裂砂漿并輔以合理的增強網，并在砂漿中加入適量的纖維。抗裂砂漿的壓折比小于3。如外飾面為面磚，在抗裂砂漿中也可以加入鋼絲網片。鋼絲網應采用防腐好的熱鍍鋅鋼絲網。

　　2.3 施工流程 預埋鍍鋅8#鐵線一墻面的清理一掛苯板一綁鋼絲網和鋼筋網一抹1：3水泥砂漿一涂料。

　　①根據布板圖安裝保溫板從外墻陰角或窗洞口側邊開始逐塊進行，陽角位置保溫板也采用企口拼接，保溫板就位后用定位錨固釘固定。②安裝時應注意板縫拼接嚴密，板面平整，下料鋸切平直，剪裁得當，在門窗洞口的懸頂位置應整體鋪貼保溫板，除層間拼縫外，不得出現水平拼縫，豎向接縫上下一致，找補板的寬度不小于600mm。

　　2.4 操作方法 ①為固定苯板，砌筑外墻時先從每層的首行挑出虎頭磚，以托住苯板，減輕苯板自重。減小苯板向外的傾斜。在門窗洞口的四周也挑出一行虎頭磚，除此以外，在墻內雙向間隔3COnma寬預埋兩掇鍍鋅8#線。鐵線埋人墻內120him，外露100mm，且保證離門窗洞口的四周和墻體轉角100n，a~處都有預埋鐵線。這樣可防裂縫的出現。②在掛苯板前，先將墻面清干凈，完畢后將預埋墻內的鍍鋅鐵線順直，再將苯板緊貼于墻面，其要求是：保證苯板的質量達到每平方米不小于15公斤，使用厚度為4mm的;每塊苯板都要裁口和錯縫搭接，緊貼于墻面有凸出的地方用2ram厚的苯板處理。③苯板滿鋪完后.用帖.5雙向間距3COnma的鋼筋網將其固定在墻上。并將16目的鋼絲網夾在鋼筋同的中間，用22#鐵線將鋼絲網固定在鋼筋網上保證雙向間距150ram綁扎一道，要求鋼絲網和鋼筋月搭接倍數各為200mm，如遇門窗洞口，要求鋼絲網埋門窗的內側200ram處，并用水泥砂漿其固定。遇到墻體的轉角處，也要求鋼絲網綁扎到另一面的200nml的位置，并用水泥釘固定。

　　3 外墻模板及工程施工的要求

　　3.1 采用全鋼大模板，模板設計及定位支設要考慮保溫板的厚度。

　　3.2 保持外墻大模板的整潔，吊裝就位和拆模時應防止模板擠靠或刮碰，特別應注意對保溫板層間接槎的保護。

　　3.3 必須保證外墻大模板每次就位準確、垂直、連接牢固，位置正確。

　　3.4 盡量減少由于混凝土擠壓使保溫板產生應力，進行混凝土澆筑時應分層澆筑，分層振搗，分層厚度嚴格控制在500mm以內，且保證混凝土輸送時不得正對保溫板，振搗棒不能接觸保溫板，以免板受損。

　　4 外墻外保溫罩面處理

　　4.1 基層處理

　　4.1.1 裂縫兩側墻面基層要求有一定的強度，表面浮灰必須清除干凈。

　　4.1.2 墻面裂縫寬度大于1mm，應先用干硬性聚合物水泥拌合料處理。

　　4.2 材料配制

　　4.2.1 配合比

　　ABW外墻外保溫墻面裂縫修復材料為雙組份，使用時應按液料：粉料=10：12(重量比)準確計量。

　　4.2.2 攪拌要求 攪拌時把粉料慢慢倒入液料中，充分攪拌無粉料結團為止。用料量較少時可手工攪拌，用料量較大時建議使用帶有攪拌葉片(可借用)的手電鉆攪拌。攪拌時不得加水或混入上次攪拌的殘液及其它雜質，配好的漿料半小時內必須用完。

　　注：每次配料完畢，及時用清水清洗配料桶及攪拌葉片等器具和設備。

　　4.3 涂膜施工

　　4.3.1 采用長板刷將漿料涂刷在裂縫處，涂刷寬度不小于100mm。涂層應平整均勻、厚度一致。

　　4.3.2 第一層涂層表干后(即不粘手，常溫約1～2小時)，可進行第二層涂刷，以此類推，涂刷3～5遍，厚度可達到1.0～2.0mm，每公斤漿料可修復裂縫約4～6延米。

　　注：一般情況下，墻面裂縫修復可不加無紡布附加層。對于變形應力大的裂縫修復時，可加一層無紡布附加層以提高抗拉性能。涂刷第三遍的同時鋪無紡布。

　　4.3.3 施工溫度為5～30℃。

　　5 保溫墻體面層裂紋的防治

　　外保溫墻體產生裂縫的主要原因有：①保溫層、飾面層變形導致的裂縫;②玻纖網格布抗拉強度不夠或玻纖網格布耐堿度保持率低導致的裂縫;③玻纖網格布所處的構造位置有誤造成的裂縫;④保溫面層膩子強度過高;⑤聚合物水泥砂漿柔性強度不相適應;⑥膩子、涂料選用不當。

　　參考文獻：

　　[1]齊曉東.外墻外保溫聚苯板的選擇[J].新型建筑材料，2006，(5).

　　[2]楊湯群，陳嘉琳.聚苯板外墻外保溫系統的薄弱環節及改進措施[J].新型建筑材料，2006，(3).

　　[3]周宏玲.聚苯板外墻保溫施工技術的探討[J].低溫建筑技術,2009,(1).
